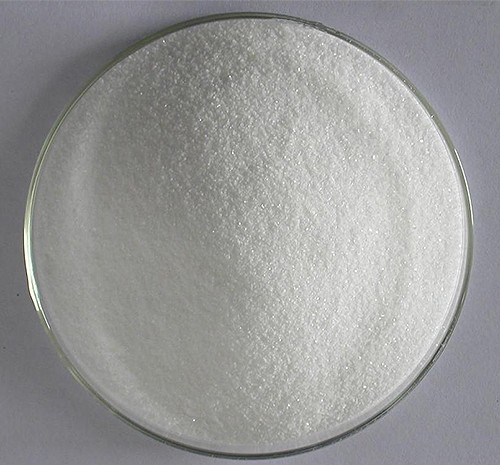

海城滑石粉是纯白、银白、粉红或淡黄的细粉，不溶于水，化学性质不活泼。性柔有滑腻感，是典型的片状填料。其晶体属单斜晶系，呈六方形或菱形，常成片状、鳞片状或致密块状集合体，片状解理极完全，滑石粉化学成分为含水硅酸镁，是由基本单位组成的集合体，再形成上下层，层间靠微弱的范德华力结合着，所以施加外力易在层间剥离、滑脱。
  滑石粉作为塑料填料，可提高制品的硬度、耐火性、抗酸碱性、电绝缘性、尺寸稳定性、耐蠕变性。但由于不同产地滑石的化学成分，结晶构造不同，则填充塑料的性能也不相同。
  乳胶漆滑石粉专用料
  本发明涉及乳胶漆滑石粉专用料，它是由以下成分按重量百分比制成：325-2500目的滑石粉26-29％、成膜助剂1.5-2％、润湿分散剂0.5-0.7％、防腐剂0.2-0.4％、消泡剂0.2-0.4％、颜填料10-12％、苯丙乳液38-41％、水18-20％。滑石粉选用高白度、低重金属的滑石原矿生产，保证乳胶漆的铅、铬、镉等重金属不超标。基料无毒化，助剂沸点高、无容剂助剂、水分散体助剂，符合环保型乳胶漆的标准规定。固化过程中没有释放有毒溶剂，减少环境的污染，节约了资源与能源，有益于人类的健康和生存。
  一种复合改性剂表面改性滑石粉体的制备方法
  本发明涉及一种复合改性剂表面改性滑石粉体的制备方法，该方法以滑石粉体为原料，加入改性剂对滑石进行表面改性，其工艺是：称取滑石体物料，并装入高速混合机中；预热物料，使物料在高速混合机中高速搅拌20min左右，控制温度≤90℃；称取稀释剂水，重量按KH-550硅烷偶联剂∶水1∶1-10；称取KH-550硅烷偶联剂、硬脂酸钠，重量按物料：KH-550硅烷偶联剂∶硬脂酸钠＝100∶0.4-2.5∶0.5-2.0；配制复合表面改性溶液，将KH-550硅烷偶联剂与硬脂酸钠倒入已装有稀释剂的容器中，并搅拌均匀；高速混合物料，将表面改性溶液缓慢倒入高速混合机中，高速混合10-30min，控制温度≤100℃。该制备方法原料资源丰富，工艺方便，用途广泛，具有明显经济社会效益。
